Aperçu

Informations de base.

Modèle N°	MRB7111
Taper	Couleur
Temps de réponse	10 ms
Angle de vision	TN＋FILM
Technologie d'affichage	TFT
Personnalisé	Personnalisé
Taille de l'écran	7,0"
Résolution	800*480
Type d'affichage	Tn
Taille du PCB du module	105,0*185,0 mm
Zone active	85,92*154,08 mm
Luminosité	350 CD/M²
Circuit intégré du pilote	SSD1963 /FT5426
Interface	Interface MCU
Spécification	Rohs
Marque déposée	Ronbo
Origine	Shenzhen, Chine
Code SH	901383010
Capacité de production	500 000

Emballage et livraison

Dimensions du colis : 15,00 cm x 10,00 cm x 1,00 cm Poids brut du colis : 0,150 kg

Description du produit

Adaptateur SSD1963 7,0 pouces 800x480 STM32 ESP32 MCU port parallèle module LCD tactile capacitif

Spécifications du produit :
Ce produit est un module d'affichage LCD TFT de 7,0 pouces composé de deux éléments : un écran de 7,0 pouces et une carte adaptateur SSD1963. Ce module d'affichage offre une résolution de 800 x 480, prend en charge l'affichage couleur RGB565K et utilise un circuit intégré de commande SSD1963. Il prend également en charge la commutation entre écran tactile capacitif et écran tactile résistif.

• Écran couleur de 7,0 pouces, prend en charge l'affichage couleur RVB 24 bits 16,7 millions de couleurs, affiche des couleurs riches
• Soutien800x480, l'effet d'affichage est très clair
• Prise en charge de la transmission de bus parallèle 8 bits ou 16 bits
• Compatible avec la connexion d'interface MCU de la carte de développement atomique
• Il prend en charge la commutation entre l'écran tactile capacitif et l'écran tactile à résistance, et l'écran tactile capacitif peut prendre en charge jusqu'à 5 points de contact
• Branchez directement la carte de développement esp32
• Compatible avec la carte de développement STM32, câble flexible et connexion droite de l'aiguille
• Prise en charge du réglage de la luminosité du rétroéclairage PWM
• Fournit un programme d'échantillons riche pour les plates-formes STM32 et C51
• Normes de processus de niveau militaire, travail stable à long terme
• Fournir un support technique au pilote sous-jacent

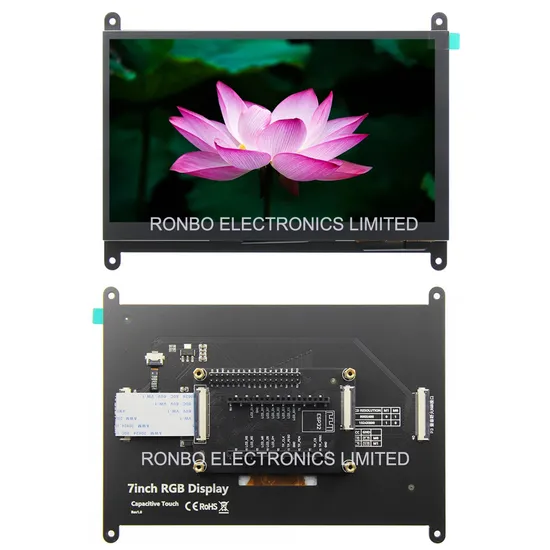

L'apparence du produit est présentée dans les images 1 à 5.

Image 1. Vue de face du module d'affichage

Image 2. Vue arrière du module d'affichage

Image 3. Vue de face de la carte adaptateur

Image 4. Vue arrière de la carte adaptateur

Image 5. Image combinée

Description du matériel :

Image 6. L'interface du module et le circuit de sélection

Chaque circuit d'identification de l'image 6 est décrit comme suit :
1) --Circuit de sélection DITHB
2) --Circuit de sélection U/D
3) --Circuit de sélection G/D
4) --Circuit de sélection de la résolution d'écran
5) --Interface P2 (utilisée pour connecter la carte adaptateur)
6) --Interface P3 (non utilisée)

1. Paramètres de la fonction d'affichage du tramage interne de l'écran
Souder la résistance de position 0 du DITHB et déconnecter la résistance de position 1 pour activer la fonction d'affichage Dithering interne du panneau d'affichage ;
Soudez la résistance de position 1 du DITHB, déconnectez la résistance de position 0 et désactivez la fonction d'affichage Dithering interne de l'écran ;
Résistance de position 0 de soudage par défaut, résistance de position 1 de déconnexion

2. Paramètres de retournement de l'affichage de l'écran vers le haut et vers le bas
Souder la résistance en position 0 de U/D, déconnecter la résistance en position 1, et l'écran s'abaissera ;
Souder la résistance en position 1 de U/D, déconnecter la résistance en position 0, et l'écran se tournera vers le haut ;
Résistance de position 0 de soudage par défaut, résistance de position 1 de déconnexion

3. Paramètres d'affichage de l'écran à gauche et à droite
souder la résistance en position 0 de L/R, déconnecter la résistance en position 1, et l'écran tournera vers la gauche ;
Souder la résistance en position 1 de L/R, déconnecter la résistance en position 0, et l'écran tournera à droite ;
Résistance de position de soudage par défaut 1, résistance de position de déconnexion 0

4. Sélection de la résolution de l'écran
Comme indiqué dans le circuit de sélection de résolution d'écran, le module prend en charge la commutation d'écran de résolutions 800x480 et 1024x600.
Souder la résistance M0 à GND, la résistance M1 à VCC, sélectionner la résolution 1024x600 ;
Soudez la résistance M0 à VCC, la résistance M1 à GND et sélectionnez une résolution de 800x480 ;

L'interface de la carte adaptateur est illustrée dans l'image ci-dessus :
1) --Interface de sortie de câble flexible 40 broches
2) 4) --Interface en ligne de la carte de développement esp32
3) --Interface d'entrée de câble flexible 32 broches de la carte de développement STM32
5) --Interface d'entrée 34 broches de la carte de développement STM32

• Description des broches d'interface d'entrée de la broche de la ligne de la carte de développement STM32

• Description des broches de l'interface d'entrée du câble flexible de la carte de développement STM32

• Carte de développement ESP32 description des broches de l'interface en ligne

• Description des broches de l'interface de sortie du câble flexible

Taille du module d'affichage :

Taille de la carte d'adaptation :

Comment connecter la carte de développement :

Produits apparentés :
Si vous avez besoin d'un autre écran à port parallèle avec carte PCB de taille différente, veuillez cliquer sur le numéro de modèle ci-dessous pour consulter les détails.

La liste ci-dessous présente notre offre standard. Veuillez consulter les spécifications pour trouver celle qui vous convient. Nous proposons également de nombreuses solutions personnalisées et des tailles spéciales en option. Contactez-nous pour plus d'informations.

Emballage et expédition et livraison

Détails de l'emballage :

Tous les produits sont emballés de manière appropriée pour assurer leur sécurité.

Pour les petites tailles de produits, nous utilisons un plateau + un carton,

Pour les tailles plus grandes, nous utilisons une fente en mousse + un carton.

nous concevons également des packages selon les exigences des clients

Détails d'expédition :
Pour les commandes en petite quantité : nous expédions par UPS Air-Express ou par le service DHL/FEDEX/TNT/EMS Express, c'est sûr et rapide.

Pour les commandes en grande quantité : nous expédions par l'agent de fret de l'acheteur en Chine,

nous pouvons également expédier par transport aérien ou maritime par notre agent de fret.

Détails de livraison :

Échantillon prêt à l'emploi : sous 1 semaine

Échantillon personnalisé : 1 à 2 semaines

Production en série : 3-4 semaines

Notre avantage :
☆Responsabilité :
Nous assumons l'entière responsabilité de toute erreur que nous commettons. Nous remanufacturerons toute pièce erronée et l'expédierons rapidement.

☆Réponse rapide:

Réalisez rapidement vos idées personnalisées et obtenez un échantillon prêt en peu de temps
☆Conception libre :
Nous offrons un service de conception gratuit en fonction de vos idées, logos, couleurs, etc.

Bonne connaissance du marché des écrans pour élaborer des solutions qui ajoutent de la valeur et offrent une proposition unique au client
☆Communication efficace :
Nos commerciaux ont tous une excellente maîtrise de l'anglais, ils travaillent très dur et efficacement.
☆Haute qualité:
Tous les matériaux que nous achetons pour réaliser toutes les commandes sont de haute qualité et conformes à la norme RoHS, et nous contrôlons la qualité avec le système de gestion ISO 9001:2008, ISO 14001:2004.

Instrument et équipement d'inspection avancés pour garantir une inspection à 100 % de chaque pièce avant expédition
☆Livraison rapide (délai de production) :
Échantillon prêt à l'emploi : sous 1 semaine

Échantillon personnalisé : 1 à 2 semaines

Production en série : 3-4 semaines

Gamme de produits:

☆Cours de salle blanche[email protégé], Pression c 0,8 kgf

☆Sol antistatique, résistance : 1x10 ohm à 1x10 ohm

☆Lignes de production COG : 4 .

☆Lignes de production de rétroéclairage : 2 .

☆La capacité des machines existantes sera de 1 000 par mois.


Politique de qualité :

Tous les matériaux que nous achetons pour réaliser toutes les commandes sont de haute qualité et conformes à la norme RoHS, et nous contrôlons la qualité avec le système de gestion ISO 9001:2008.

Instrument et équipement d'inspection avancés pour garantir une inspection à 100 % de chaque pièce avant expédition

Certification:

FAQ:

Q : Comment puis-je obtenir des échantillons ?

R : Nous n'en fournissons pas gratuitement, mais nous pouvons vous proposer une remise lorsque vous commandez à nouveau en fonction d'une quantité différente, et vous bénéficierez d'une remise d'au moins 3 %.

Q : Quel est le MOQ ?

R : Cela dépend des différents produits. Veuillez contacter le service commercial pour confirmer la quantité minimale de commande.

Q : Comment contrôlez-vous la qualité ?

R : Tous les matériaux que nous achetons pour réaliser des commandes sont de haute qualité et conformes à la directive RoHS, et nous contrôlons la qualité avec le système de gestion ISO 9001:2008, ISO 14001:2004.

Instrument et équipement d'inspection avancés pour assurer une inspection à 100 % de chaque pièce avant expédition0*480 CapacitouScreenCDsplay

Q : Votre produit bénéficie-t-il d’une garantie ?

R : Oui, nous offrons une garantie de 12 mois sur nos produits.

Q : Quel est votre mode de paiement ?

A : Paiement : T/T, Paypal, Western Union, etc.

Pour les échantillons : paiement à l'avance.

Pour la production de masse : acompte de 30 % et solde de 70 % avant expédition.

Q : Proposez-vous des solutions personnalisées ?

R : Oui, nous pouvons proposer une solution personnalisée si les produits standards ne répondent pas aux exigences de l'acheteur.

Description du produit

Nom	Paramètre
Couleur d'affichage	Couleur RGB888 16,7 M (compatible avec rgb5665k)
UGS	MRB7110 (sans contact), MRB7111 (avec contact)
Taille de l'écran	7,0 (pouces)
Taper	TN
Circuit intégré du pilote	SSD1963
Résolution	800x480(Pixel)
Interface du module	Interface parallèle 8 bits ou 16 bits
Type d'écran tactile	Écran tactile capacitif ou résistif
CI tactile	FT5426 (tactile capacitif)
Zone active	153,84 x 85,63 (mm)
Taille du PCB du module	164,90 x 124,27 mm
Température de fonctionnement	-10ºC~60ºC
Température de stockage	-20ºC~70ºC
Tension d'entrée	5 V
Tension d'E/S	3,3 V
Consommation d'énergie	101 mA (le rétroéclairage est éteint), 501 mA (le rétroéclairage est le plus lumineux)
Poids brut (poids net)	258(g)

Définition de l'interface des photos détaillées

Nombre	Nom de la broche	Description
1	CS	Broche de contrôle de réinitialisation de l'écran LCD (activation de niveau bas)
2	RS	Broche de contrôle de sélection de registre/données LCD (niveau haut : registre, niveau bas : données)
3	WR	Broche de contrôle d'écriture LCD
4	RD	Broche de contrôle de lecture LCD
5	RST	Broche de commande de réinitialisation de l'écran LCD (réinitialisation de bas niveau)
6~21	D0~D15	Broche de bus de données LCD 16 bits (utilisez d0 ~ D7 en mode 8 bits)
22	GND	Broche de terre d'alimentation du module
23	LE	Broche de signal d'effet de déchirure de l'écran LCD (lecture seule)
24	Caroline du Nord	Aucune définition, réservé
25	Caroline du Nord	Aucune définition, réservé
26	GND	Broche de terre d'alimentation du module
27	GND	Broche de terre d'alimentation du module
28	5 V	Broche positive de l'alimentation du module (connectée à 5 V)
29	TMI	Broche de données de lecture du bus SPI de l'écran tactile à résistance (écran tactile à condensateur non utilisé)
30	TMO	Broche de données du bus IIC de l'écran tactile capacitif (broche de données d'écriture du bus SPI de l'écran tactile à résistance)
31	STYLO	Broche de détection d'interruption de l'écran tactile (niveau bas lorsqu'un contact se produit)
32	Caroline du Nord	Aucune définition, réservé
33	TCS	Broche de réinitialisation de l'écran tactile du condensateur (broche de sélection de la puce de l'écran tactile de résistance)
34	Code pénal turc	Broche d'horloge du bus IIC de l'écran tactile capacitif (broche d'horloge du bus SPI de l'écran tactile à résistance)

Nombre	Nom de la broche	Description
1	Code pénal turc	Broche d'horloge du bus IIC de l'écran tactile capacitif (broche d'horloge du bus SPI de l'écran tactile à résistance)
2	TCS	Broche de réinitialisation de l'écran tactile du condensateur (broche de sélection de la puce de l'écran tactile de résistance)
3	STYLO	Broche de détection d'interruption de l'écran tactile (niveau bas lorsqu'un contact se produit)
4	TMO	Broche de données du bus IIC de l'écran tactile capacitif (broche de données d'écriture du bus SPI de l'écran tactile à résistance)
5	TMI	Broche de données de lecture du bus SPI de l'écran tactile à résistance (écran tactile à condensateur non utilisé)
6	5 V	Broche positive de l'alimentation du module (connectée à 5 V)
7	GND	Broche de terre d'alimentation du module
8	GND	Broche de terre d'alimentation du module
9	Caroline du Nord	Aucune définition, réservé
10	Caroline du Nord	Aucune définition, réservé
11	LE	Broche de signal d'effet de déchirure de l'écran LCD (lecture seule)
12~27	D15~D0	Broche de bus de données LCD 16 bits (utilisez d0 ~ D7 en mode 8 bits)
28	RST	Broche de commande de réinitialisation de l'écran LCD (réinitialisation de bas niveau)
29	RD	Broche de contrôle de lecture LCD
30	WR	Broche de contrôle d'écriture LCD
31	RS	Broche de contrôle de sélection de registre/données LCD (niveau haut : registre, niveau bas : données)
32	CS	Broche de contrôle de réinitialisation de l'écran LCD (activation de niveau bas)

Nombre	Nom de la broche	Description
1	5 V	broche d'alimentation (connectée à 5 V)
2	LCD_RS	Broche de contrôle de sélection de registre/données LCD (niveau haut : registre, niveau bas : données)
3	LCD_RD	Broche de contrôle de lecture LCD
4	LCD_D1	Broche 2 du bus de données parallèle 8 bits
5	GND	Broche de terre d'alimentation
6	LCD_WR	Broche de contrôle d'écriture LCD
7	LCD_D0	Broche 1 du bus de données parallèle 8 bits
8	LCD_D5	Broche 6 du bus de données parallèle 8 bits
9	LCD_D7	Broche 8 du bus de données parallèle 8 bits
10	LCD_D4	Broche 5 du bus de données parallèle 8 bits
11	LCD_D6	Broche 7 du bus de données parallèle 8 bits
12	LCD_D2	Broche 3 du bus de données parallèle 8 bits
13	TP_CLK	Broche de contrôle d'horloge de bus IIC de l'écran tactile capacitif (broche de contrôle d'horloge de bus SPI de l'écran tactile à résistance)
14	LCD_D3	Broche 4 du bus de données parallèle 8 bits
15	TP_MISO	Broche de données de lecture du bus SPI de l'écran tactile à résistance (écran tactile capacitif non utilisé)
16	LCD_CS	Broche de contrôle de sélection de puce LCD
17	GND	Broche de terre d'alimentation
18	LCD_RST	Broche de commande de réinitialisation de l'écran LCD
19	TP_PEN	Broche de contrôle d'interruption de l'écran tactile
20	LE	Broche de signal d'effet de déchirure (lecture seule)
21	TP_CS	Broche de réinitialisation de l'écran tactile capacitif (broche de sélection de puce d'écran tactile à résistance)
22	TP_MOSI	Broche de données du bus IIC de l'écran tactile capacitif (broche de données d'écriture du bus SPI de l'écran tactile à résistance)
23	GND	Broche de terre d'alimentation

Nombre	Nom de la broche	Description
1	VCC5	Broche d'entrée d'alimentation (connectée à 5 V)
2	VCC5	Broche d'entrée d'alimentation (connectée à 5 V)
3 à 10	R0~R7	Broche de données ROUGE 8 bits
11	GND	broche de terre d'alimentation
12~19	G0 ~ G7	Broche de données VERTE 8 bits
20	GND	broche de terre d'alimentation
21~28	B0 ~ B7	Broche de données VERTE 8 bits
29	GND	broche de terre d'alimentation
30	PCLK	Broche de contrôle de l'horloge pixel
31	HSYNC	Broche de contrôle du signal synchrone horizontal
32	VSYNC	Broche de contrôle du signal synchrone vertical
33	DE	Broche de contrôle du signal d'activation des données
34	BL	Broche de contrôle du rétroéclairage LCD
35	TP_CS	Broche de réinitialisation de l'écran tactile du condensateur (broche de sélection de la puce de l'écran tactile de résistance)
36	TP_MOSI	Broche de données du bus IIC de l'écran tactile capacitif (broche de données d'écriture du bus SPI de l'écran tactile résistif)
37	TP_MISO	Broche de données de lecture du bus SPI de l'écran tactile à résistance (écran tactile à capacité non utilisé)
38	TP_CLK	Broche de contrôle d'horloge du bus IIC de l'écran tactile capacitif (broche de contrôle d'horloge du bus SPI de l'écran tactile à résistance)
39	TP_PEN	Broche de contrôle d'interruption de l'écran tactile (niveau bas lorsque le toucher est généré)
40	RST	Broche de contrôle de réinitialisation de l'écran LCD (efficace à bas niveau)
